Priorice los atributos coincidentes de la pieza de trabajo para la selección, personalice los modelos de máquina según las necesidades y evite problemas como interferencias, precisión insuficiente y sobrecarga del equipo desde la fuente.
1. El tamaño de la pieza de trabajo determina las especificaciones del modelo de máquina.
Se debe reservar un margen de seguridad del 10% al 20% para la selección del diámetro de recorrido y rotación. Pieza pequeña de precisión ≤ 600 mm compatible con soporte de cinco ejes; Carcasa de tamaño mediano de 600-1200 mm, piezas fundidas a presión compatibles con cinco ejes verticales; Los moldes grandes y los componentes estructurales aeroespaciales de más de 1200 mm deben utilizar un pórtico de cinco ejes.
2. Haga coincidir el peso de la pieza de trabajo con la capacidad de carga del banco de trabajo.
El soporte de cinco ejes es adecuado para piezas de precisión ligeras que pesan hasta 100 kg; Cinco ejes verticales adecuados para piezas de trabajo de tamaño mediano de 300-800 kg; Los cinco ejes de Longmen admiten el procesamiento de cargas pesadas de varias toneladas, y el corte con sobrepeso a largo plazo está estrictamente prohibido para evitar la deformación y la degradación de la precisión de la plataforma giratoria.
3. Distinguir entre rigidez y configuración de velocidad para procesar materiales.
Mecanizado de precisión de piezas de aluminio y materiales compuestos utilizando modelos de husillo directo de alta velocidad, equilibrando velocidad y suavidad; Corte pesado de materiales duros como acero para moldes, acero inoxidable, aleación de titanio, etc., utilizando una estructura de riel duro, un husillo de cinco ejes de alta torsión y cuchillas antivibración y antivibración para eliminar los patrones de vibración del mecanizado y la desviación de precisión.
La estructura de la máquina herramienta de cinco ejes determina la rigidez, el límite superior de precisión y las condiciones de trabajo aplicables del equipo, y es la base central para la selección.
1. Plataforma giratoria doble estilo cuna de cinco ejes: alta precisión, buena rigidez, tamaño reducido, adecuada para la producción en masa de piezas pequeñas de alta precisión, como accesorios médicos, componentes ópticos, microimpulsores, etc., solo adecuada para cargas ligeras y piezas de trabajo de tamaño pequeño.
2. Péndulo doble vertical de cinco ejes: sin límite en el diámetro de rotación, gran universalidad, adecuado para nuevas carcasas de energía, piezas de automóviles con formas irregulares, moldes pequeños y medianos, equilibrio de precisión y eficiencia de procesamiento, es el modelo principal para plantas de procesamiento pequeñas y medianas.

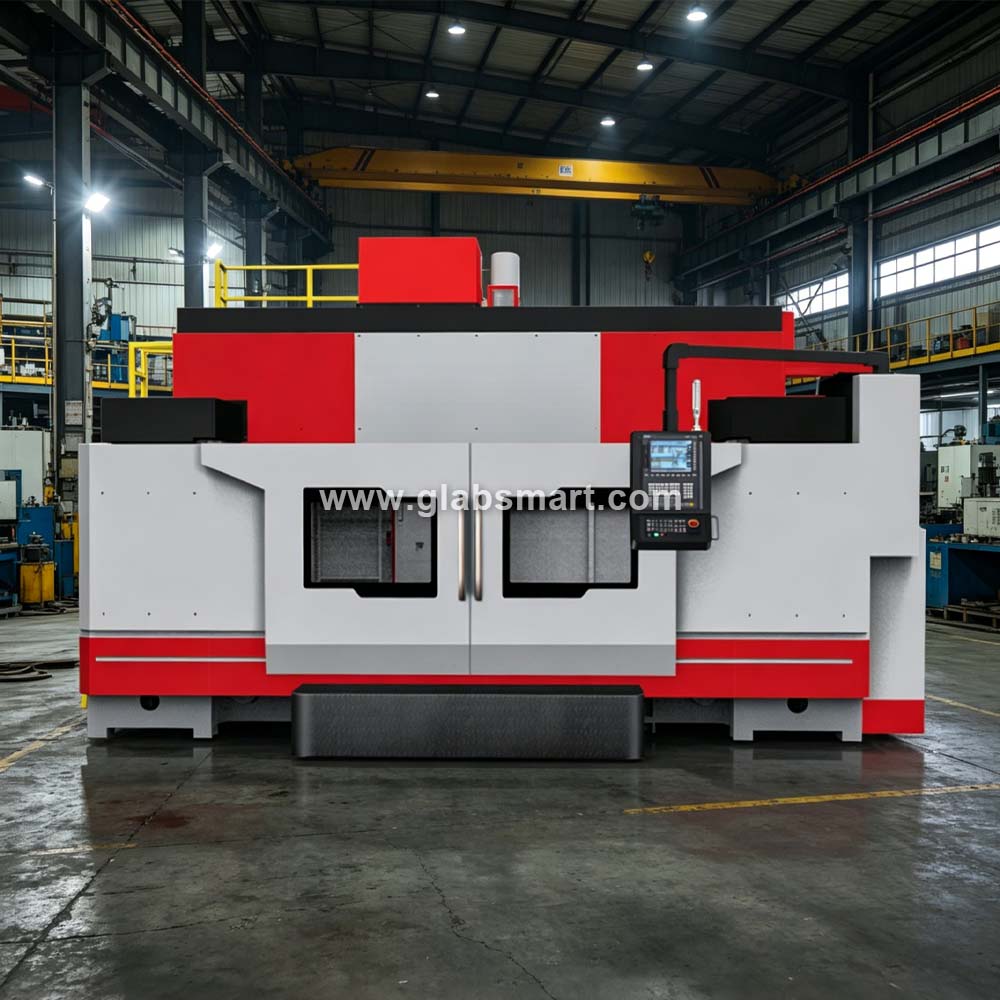

3. Longmen tipo cinco ejes: carrera grande, alta capacidad de carga, alta rigidez, adecuado para energía eólica, grandes componentes estructurales de aviación, grandes moldes de fundición a presión y otras piezas de trabajo ultra grandes y resistentes, adecuadas para escenarios de mecanizado de precisión de alta resistencia.
4. Cinco ejes de alta velocidad tipo grúa: con una vibración operativa extremadamente baja y un excelente efecto de procesamiento de alto brillo, se enfoca en cortes ligeros de moldes y pulido de precisión de estructuras finas, y no es adecuado para condiciones de corte pesadas.
Hay una gran cantidad de equipos de pseudo cinco ejes modificados de tres ejes en el mercado, que solo admiten el posicionamiento en ángulo y no se pueden vincular para cortar. La precisión y la eficiencia del mecanizado de superficies complejas son seriamente insuficientes. La serie GLAB adopta una estructura de enlace nativa con cinco ejes, que puede lograr un enlace de interpolación síncrono de cinco ejes sin marcas de herramientas y una precisión estable.
Los requisitos universales de mecanizado de precisión se pueden cumplir con una precisión de posicionamiento de ± 0,005 mm y una precisión de posicionamiento repetido de ± 0,003 mm; Las escenas de alta precisión en los campos de la aviación y la medicina requieren la instalación de una regla de rejilla de circuito completamente cerrado y un sistema de compensación térmica inteligente para lograr una precisión ultra alta y un procesamiento estable dentro de ± 0,002 mm. Selección del husillo según la demanda: se selecciona un husillo de alta velocidad de 12000-18000 rpm para mecanizado de precisión y un husillo de engranaje de alto par de 8000-10000 rpm para cortes pesados.
Muestreo de lotes pequeños y variedades múltiples: utilizando modelos estándar básicos, combinados con bibliotecas de herramientas convencionales y carga y descarga manual, con alta rentabilidad, para satisfacer las necesidades de la investigación científica y el procesamiento personalizado.
Producción en masa estandarizada a gran escala: equipada con un almacén de herramientas de gran capacidad, plataforma de intercambio de estaciones duales, alineación automática de herramientas y módulo de detección en línea, que se puede conectar a brazos robóticos y sistemas MES para lograr una producción de luz negra no tripulada, lo que mejora en gran medida la eficiencia y la estabilidad de la producción en masa.
Las estructuras de cinco ejes verticales y de cuna de tamaño pequeño y mediano tienen bajos requisitos de cimentación y son adecuadas para edificios de fábricas comunes; El pesado pórtico de cinco ejes tiene un peso propio elevado y requiere reforzar la base y adaptar el equipo de accionamiento. GLAB puede personalizar configuraciones de protección a prueba de polvo, humedad y anticorrosión para condiciones de trabajo con mucho polvo, alta humedad, niebla salina costera y altas temperaturas en el extranjero, adaptándose a entornos de producción complejos y extendiendo la vida útil del equipo.
Las plantas de procesamiento pequeñas y medianas y las empresas de nueva creación adoptan principalmente cinco ejes estándar de estilo vertical y de cuna para evitar la depreciación inactiva de equipos grandes; Una fábrica a gran escala que realiza pedidos de alta precisión, como aviación y moldes grandes, puede seleccionar modelos de cinco ejes de circuito cerrado de alta precisión y alta resistencia en un solo paso, lo que reduce los costos de subcontratación y iteración de equipos. Al mismo tiempo, se debe dar prioridad a las marcas con un servicio posventa completo y un suministro rápido de repuestos para garantizar el funcionamiento estable a largo plazo de los equipos. GLAB admite la personalización de voltaje en varios idiomas y en varios países, y es adecuado para la producción en fábricas nacionales y extranjeras.
1. Piezas pequeñas de precisión médica y óptica: centro de mecanizado de cinco ejes estilo cuna
2. Autopartes de nueva energía y piezas de fundición a presión de tamaño pequeño y mediano: centro de mecanizado vertical de cinco ejes
3. Corte pesado de acero para moldes y acero inoxidable: cinco ejes verticales de alta resistencia (husillo de alto torque)
4. Energía eólica de aviación y grandes componentes estructurales: centro de mecanizado de cinco ejes tipo pórtico
5. Muestreo de investigación científica y personalización de lotes pequeños: máquina herramienta económica estándar de cinco ejes
La lógica central de la selección precisa de máquinas herramienta de cinco ejes es determinar el tipo de pieza de trabajo, la rigidez del material, la especificación de tamaño, la configuración de precisión y la automatización de la capacidad de producción. Elija el tipo de cuna para mecanizado de precisión pequeño, el tipo vertical para mecanizado general de tamaño mediano y el tipo de pórtico para mecanizado grande y pesado; Los materiales blandos se centran en la alta velocidad, los materiales duros se centran en la rigidez y eliminan los pseudo cinco ejes y los equipos excesivamente de alta gama. La gama completa de máquinas herramienta nativas de cinco ejes de GLAB cubre las necesidades de mecanizado de precisión de todas las condiciones de trabajo, proporcionando soluciones de mecanizado de precisión de alta adaptabilidad, bajo costo y alta estabilidad para empresas de diversas industrias.
P1: ¿Cuál es la mayor diferencia entre los 5 ejes nativos y los de 3 ejes a 5 ejes?
Los cinco ejes nativos admiten la interpolación de enlaces de cinco ejes en tiempo real, sin marcas de herramientas y con una precisión estable en el mecanizado de superficies; De tres a cinco ejes solo se pueden colocar en puntos fijos y no se pueden vincular para cortar, lo que pertenece al pseudo cinco ejes. La eficiencia y precisión del mecanizado no pueden cumplir con los requisitos de las piezas de trabajo de precisión.
P2: ¿Las plantas de procesamiento ordinarias necesitan comprar un pórtico de cinco ejes?
No es necesario realizar adquisiciones a ciegas, solo para procesar piezas de trabajo pequeñas y medianas, las opciones de cinco ejes verticales y de soporte son más rentables, y solo para procesar piezas de trabajo grandes y pesadas, están disponibles las opciones de cinco ejes de pórtico.
P3: ¿Cómo elegir cinco ejes para corte pesado de aleaciones de titanio y acero para moldes?
Estructura de riel duro prioritaria, husillo de engranaje de alto par BT50 de cinco ejes de alta resistencia, gran rigidez, buena resistencia a las vibraciones, que evita eficazmente las sacudidas intensas de las herramientas de corte y la degradación de la precisión.
P4: ¿Pueden las máquinas herramienta de cinco ejes GLAB adaptarse a condiciones de trabajo complejas en el extranjero?
Soporte, el dispositivo ha pasado la certificación CE y se puede personalizar con voltaje multipaís, sistemas multilingües y configuraciones a prueba de polvo y niebla salina, adecuados para plantas de fabricación de precisión en todo el mundo.
