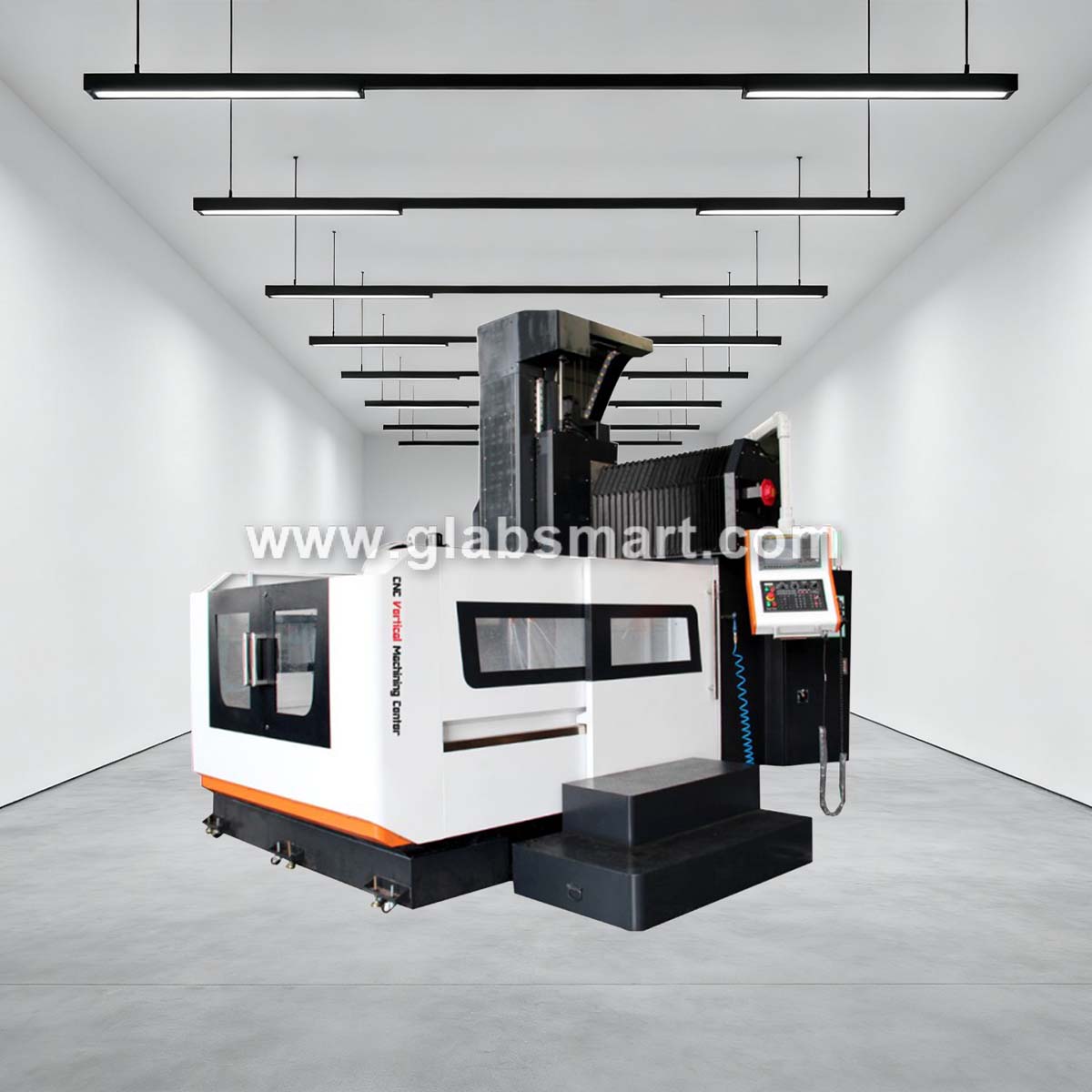

GLAB tiene un diseño completo del centro de mecanizado de pórtico de espectro completo, que cubre estructuras de tres ejes, cinco ejes, vigas fijas, vigas dinámicas y columnas dinámicas, adecuado para toda la industria de moldes, nuevas energías, aeroespacial, maquinaria de ingeniería y barcos de energía eólica. La selección debe coincidir de manera integral en torno a las cinco dimensiones principales: tamaño y peso de la pieza de trabajo, margen de corte del material de mecanizado, estándares de precisión, capacidad de producción por lotes y condiciones de fábrica. La lógica de selección se desglosa capa por capa desde clasificación estructural, parámetros centrales, diferenciación de configuración, adaptación de escena y control de costos.
En primer lugar, distinga los tipos de estructuras de cimentación tipo pórtico. El pórtico de viga fija está diseñado con una viga transversal fija, con una estructura general compacta y un espacio más pequeño. La carrera del eje Z es de 800-1500 mm, la mesa de trabajo puede soportar de 5 a 15 toneladas y la altura óptima para procesar piezas de trabajo es de 1 metro. Es fácil de ensamblar, depurar y mantener, con costos de adquisición moderados. Es adecuado para moldes de inyección pequeños y medianos, bandejas de baterías de nueva energía, placas de aleación de aluminio y bases de maquinaria de ingeniería general, y es el modelo general principal para plantas de procesamiento pequeñas y medianas; El pórtico de viga dinámica está equipado con una viga transversal de elevación en el eje W, con una carrera total de 2000-3000 mm en la dirección Z. Puede procesar piezas de trabajo ultraaltas con una altura de más de 1,5 metros, adecuadas para grandes moldes de cubiertas de automóviles, bujes de turbinas eólicas y piezas fundidas de cajas grandes. La estructura de elevación de viga transversal amplía enormemente el rango de procesamiento vertical, y el fresado de cavidades ultraaltas se puede completar con una sola sujeción sin la necesidad de un giro secundario; Las columnas a ambos lados del pórtico de columnas dinámicas se mueven como un todo en la dirección X, y la luz del pórtico se puede ampliar considerablemente. La carrera máxima del eje X puede alcanzar los 12 metros y la mesa de trabajo puede soportar una carga máxima de más de 100 toneladas. Está diseñado específicamente para piezas de trabajo pesadas, como componentes de barcos ultralargos, ultraanchos y con sobrepeso, cajas de máquinas herramienta y cabinas de turbinas eólicas, con capacidad de carga total y rigidez estructural, adecuado para cortes pesados a gran escala en empresas de la industria pesada; El pórtico de cinco ejes agrega cabezales giratorios duales AC/BC a la base de tres ejes, soportando el varillaje de cinco ejes. La herramienta puede cortar la pieza de trabajo desde múltiples ángulos y puede completar el procesamiento de superficies curvas complejas y multifacéticas y de cavidades profundas con una sola sujeción, eliminando múltiples errores de posicionamiento de sujeción. Se utiliza principalmente para piezas irregulares de alta precisión, como componentes estructurales de aviación, impulsores grandes y nuevas carcasas de energía integradas de fundición a presión. El pórtico de tres ejes ordinario solo puede procesar contornos tridimensionales planos y simples, y las superficies curvas complejas requieren múltiples volteos, lo que resulta en deficiencias de eficiencia y precisión.
A continuación, haga coincidir los dos parámetros estrictos de carrera y capacidad de carga. Al seleccionar piezas de trabajo con largo, ancho y alto, se debe reservar un margen de trazo del 10% al 20% para evitar interferencias en el mecanizado. Para piezas pequeñas con X ≤ 3000 mm e Y ≤ 2000 mm, elija el pórtico pequeño de viga fija 2016 y 3016; Las piezas de trabajo de tamaño mediano X3000-6000 mm y Y2000-3000 mm se seleccionan con pórtico universal de tamaño mediano 4020 y 5025; Para piezas pesadas ultralargas con un diámetro de X6000 mm o más, utilice directamente un pórtico ultra grande de columna dinámica; La capacidad de carga del banco de trabajo sigue el principio de un factor de seguridad de 1,5 veces. Para piezas de trabajo que pesan menos de 5 toneladas, se selecciona un modelo con capacidad de carga de 5 a 10 toneladas. Para piezas fundidas que pesan entre 10 y 25 toneladas, se combina con un pórtico de alta resistencia de 15 a 30 toneladas. Para piezas fundidas que pesen más de 30 toneladas, se debe utilizar un pórtico de columna dinámica de alta resistencia. El procesamiento con sobrepeso a largo plazo provocará la deformación del riel guía y una rápida disminución de la precisión.
De acuerdo con el material de procesamiento y los requisitos de corte, seleccione el riel guía y la configuración del husillo. El pórtico de riel duro tiene una amplia superficie de contacto y una fuerte rigidez antivibración, adecuado para cortes pesados y ásperos de grandes cantidades de hierro fundido, acero inoxidable y acero templado. La eficiencia de eliminación del exceso en el mecanizado de moldes y piezas fundidas pesadas es mayor; El pórtico con carril de rodillos tiene una velocidad de avance rápida y una baja resistencia a la fricción, adecuado para el mecanizado de precisión a alta velocidad de aleaciones de aluminio y materiales compuestos, con una mejor suavidad de la superficie. Se utiliza principalmente para el mecanizado de precisión por lotes de nuevas láminas de energía y componentes estructurales livianos; El husillo principal se divide en un husillo principal de alto par accionado por engranajes y un husillo principal eléctrico de alta velocidad conectado directamente. El husillo principal del engranaje tiene un par de torsión de más de 800 Nm y es adecuado para cortes pesados a baja velocidad sin atascos de herramientas, y es adecuado para el mecanizado en desbaste de acero para moldes y acero fundido; El husillo eléctrico de acoplamiento directo de 10000-15000 rpm tiene una alta velocidad de rotación, adecuado para el fresado de alta velocidad de piezas de aluminio y el mecanizado de precisión de moldes con cuchillas ópticas, buscando una alta calidad de superficie.
Según la precisión del procesamiento y el lote de producción, se distinguen configuraciones de tres y cinco ejes, incluido el fresado plano ordinario, el taladrado y la cavidad simple, con una tolerancia de ± 0,01 mm. El pórtico de tres ejes cumple plenamente con los requisitos, con mayor rentabilidad, adecuado para la producción en masa de chapa metálica y mecanizado de desbaste y fino de moldes estándar; La pieza de trabajo tiene pendientes, cavidades profundas, superficies curvas complejas y estructuras poliédricas irregulares, con un requisito de precisión de posicionamiento repetido de ± 0,005 mm. Se da prioridad al pórtico de varillaje de cinco ejes, lo que reduce en gran medida el tiempo de herramientas y giro. Las líneas de producción de fundición integradas de aviación y nuevas energías de alta gama están equipadas con un pórtico de cinco ejes como estándar; Para muestreos de lotes pequeños y pedidos dispersos de múltiples variedades, se selecciona un pórtico básico de una sola máquina. Se pueden combinar grandes cantidades de piezas estandarizadas con bibliotecas de herramientas automáticas, manipuladores de pórtico y módulos de intercambio de paletas, y conectarlas al sistema MES de fábrica para lograr una producción de luz negra no tripulada.
No se pueden ignorar el entorno de la fábrica y los costos de operación y mantenimiento a largo plazo. Para talleres pequeños con altura de piso limitada y capacidad de carga promedio del suelo, se debe dar prioridad a pequeños pórticos compactos de vigas fijas sin necesidad de modificar los cimientos; Las vigas y columnas móviles pesadas tienen un peso propio enorme, lo que requiere reforzar la base y soportar el levantamiento de las piezas de trabajo con grúa. Es necesario reservar espacio de instalación en las primeras etapas de la construcción de la fábrica; Debido a las altas temperaturas y humedad, la niebla salina costera y el alto nivel de polvo en las áreas mineras, las máquinas GLAB se pueden personalizar para mejorar la protección contra el polvo, la humedad y la niebla salina en fábricas en el extranjero, extendiendo la vida útil de los rieles guía y los husillos; A nivel de costos, se elimina el alto desperdicio de configuración y solo se procesan tableros comunes sin la necesidad de comprar vigas móviles de alta resistencia y máquinas de cinco ejes. La utilización insuficiente del equipo aumenta la depreciación; Realización a largo plazo de pedidos de industria pesada y aviación a gran escala, seleccionando grúas pórtico de cinco ejes de servicio pesado en un solo paso para evitar gastos adicionales por compras secundarias y procesamiento de subcontratación en la etapa posterior. Plan de selección estandarizado por industria, fábricas de moldes pequeñas y medianas, procesamiento de bandejas de baterías de nueva energía: pórtico de riel de línea de viga fija de tres ejes 2016/2016; Molde de cubierta automotriz grande, pieza de trabajo de cavidad ultraalta: pórtico de tres ejes con viga dinámica; Buje de turbina eólica, piezas fundidas de alta resistencia para barcos, base de máquina herramienta: pórtico de tres ejes de alta resistencia con columna dinámica; Piezas de fundición a presión integradas aeroespaciales y de gran superficie compleja: centro de mecanizado tipo pórtico de varillaje de cinco ejes.
Selección de la lógica de juicio central del centro de mecanizado de pórtico GLAB: para piezas pequeñas y mecanizado plano convencional, elija un pórtico pequeño de viga fija de tres ejes; Pórtico de viga de selección de piezas de trabajo de molde ultra alto y alto tamaño vertical; Selección de pórtico de columna dinámica de alta resistencia para piezas fundidas de la industria pesada ultralargas y con sobrepeso; Las superficies complejas y las piezas poliédricas de alta precisión se combinan directamente con estructuras de enlace de cinco ejes; El acero fundido de corte pesado y el acero templado priorizan los rieles duros y los husillos de engranajes de alto torque. Para el mecanizado de precisión de alta velocidad de piezas de aluminio, se seleccionan pistas de rodillos y husillos directos de alta velocidad, con suficiente margen reservado para la carrera y la capacidad de carga. El costo de uso del ciclo completo se calcula en función de la capacidad de carga de la fábrica y la capacidad de producción por lotes. Toda la serie Longmen de GLAB adopta el cuerpo de lecho de fundición integral HT300 y la optimización de la placa de nervaduras de elementos finitos. Ha pasado la certificación internacional CE y admite sistemas multilingües y personalización de voltaje en varios países. Puede proporcionar servicios integrales para la planificación, instalación y puesta en marcha de líneas de producción de plantas completas, capacitación técnica en el extranjero y repuestos globales, cubriendo las necesidades globales de fabricación de moldes, nueva energía, aviación, energía eólica y maquinaria de ingeniería.
P: ¿Debo elegir una viga o un pórtico de viga móvil para procesar moldes automotrices grandes?
R: Cuando la altura de la cavidad del molde supera 1 metro, se da prioridad al movimiento del pórtico de la viga y la viga transversal de elevación del eje W amplía el rango de procesamiento en la dirección Z, completando el fresado completo de la cavidad con una sola sujeción.
P: ¿Cómo distinguir y seleccionar entre un pórtico de riel rígido y un pórtico de vía?
R: Corte pesado de hierro fundido y acero para moldes para una selección aproximada de rieles duros; Mecanizado de precisión a alta velocidad de aleaciones de aluminio y chapas metálicas, búsqueda de velocidad de avance y selección de pórtico con guía de rodillos.
P: ¿Es necesario que las plantas de procesamiento ordinarias compren grúas pórtico de cinco ejes?
R: Solo procesa superficies planas y cavidades simples sin la necesidad de cinco ejes, el pórtico de tres ejes tiene una mayor rentabilidad; Compromiso a largo plazo con la aviación, piezas complejas curvas e irregulares y modelos opcionales de cinco ejes.
P: ¿Cuáles son los requisitos para un pórtico de columnas dinámicas de alta resistencia en el edificio de la fábrica?
R: El equipo tiene un peso propio elevado y es necesario reforzar el suelo. El taller está equipado con una grúa y se reserva suficiente espacio para levantar piezas y pasar equipos.
P: ¿Puede el centro de mecanizado de pórtico GLAB adaptarse a áreas de fábrica en el extranjero con alta temperatura y alta humedad?
R: Toda la serie admite kits de protección personalizados contra el polvo, la humedad y la niebla salina, adecuados para condiciones de trabajo complejas en el sudeste asiático, zonas costeras y zonas mineras, y compatibles con los estándares de suministro de energía industrial de varios países.
